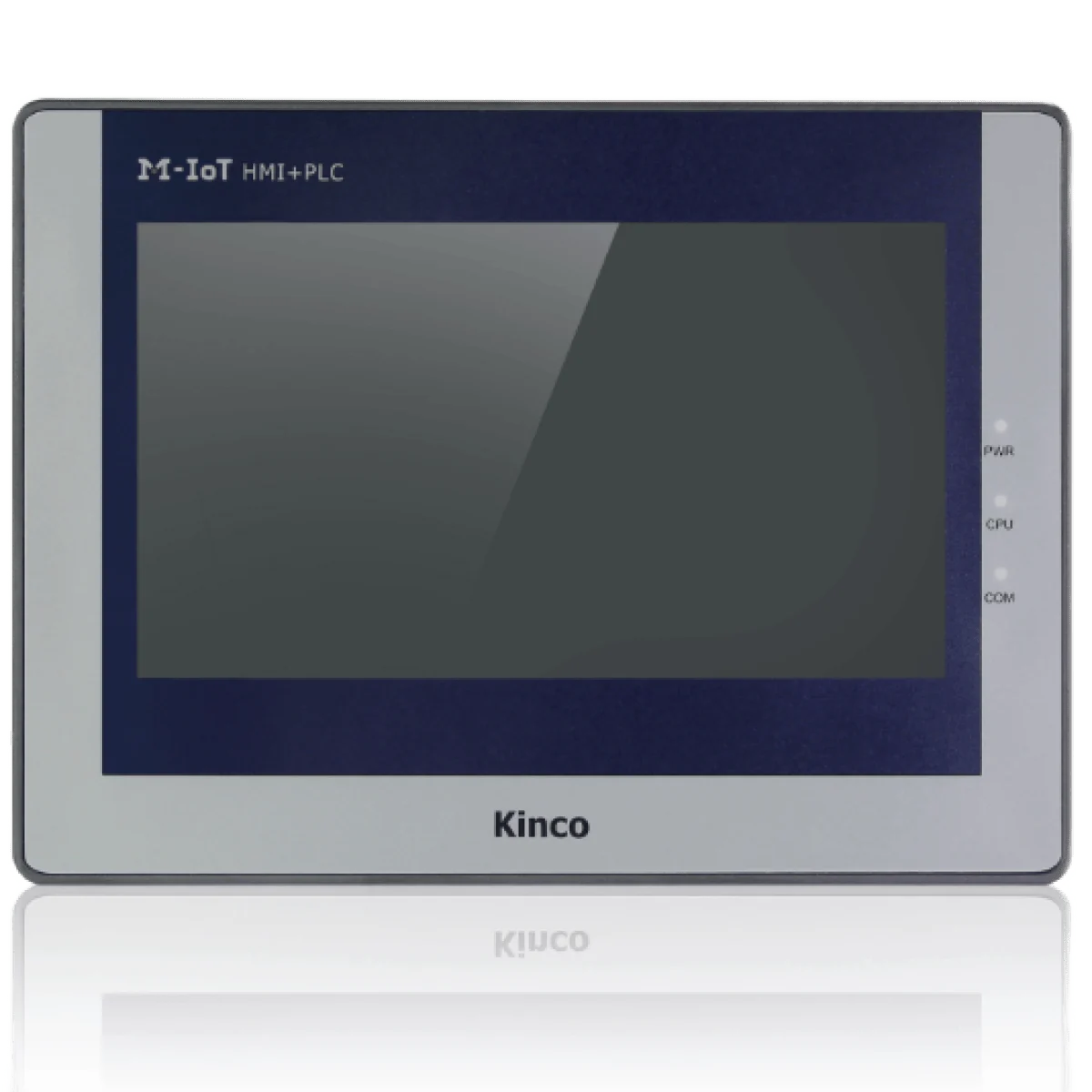

Серия MK

Панельные контроллеры, объединяющие экран оператора и ПЛК в одном устройстве.

12моделей и исполнений9групп характеристик

Запросить цену ↗Скачать паспорт ↓

ПЛК и модули ввода/вывода Серия MK

Технический обзор

Основные характеристики

Параметры помогают выбрать семейство. Точная комплектация определяется по артикулу в модельном ряду.

Назначение: ПЛК с дисплеем для малых систем автоматизации
Дисплей: 4″ или 7″ (в зависимости от модели)
Количество каналов I/O: До 250
Ключевые особенности: — Поддержка высокоскоростных счетчиков (200 кГц) — Управление серво/шаговыми приводами (200 кГц) — Модульная архитектура
Поддерживаемые датчики: 0-10 В, 0-20 мА, PT100, PT1000
Коммуникационные интерфейсы: — 1xEthernet (Modbus TCP клиент/сервер + OPC UA сервер) — 2xRS485 (Modbus RTU мастер/слейв) — CANbus (для подключения модулей KS)
Среда программирования: — Kinco Builder (для ПЛК) — Kinco Dtools (для дисплея)
Совместимость: Возможность переноса проектов с других серий контроллеров и панелей
Особенность: Комбинированное решение «контроллер+панель» в одном устройстве

Полная номенклатура

Модельный ряд

12 моделей и исполнений с исходными техническими параметрами.

Поиск по модельному ряду

Артикул	Описание	Напряжение питания	Дисплей/ цветопередача	Разрешение	Яркость	Интерфейсы связи	AI	AO	DI	DO	DI/DO	Модули ввод/вывод	ВхШхГ
MK043E-20DT	Программируемый логический контроллер Kinco c дисплеем серии МК, напряжение питания 24 В DС, 9 DI, высокоскоростные дискретные входы 4 DI, 9 DO (транзисторные 0,5 А), высокоскоростные выходы 4 DO, 2 AI (0-10 В), дисплей TFT, размер дисплея 4,3", разрешение 480x272 точек, 16 млн. тыс. цв., яркость 400 кд/м2, встроенные интерфейсы и протоколы связи 1xEthernet, 2xRS485, 1xUSB slave, 1xUSB host, Modbus TCP (Client/Server), Modbus RTU (Master/Slave), OPC UA, возможность подключения до 14 модулей ввода/вывода серии КS, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 250, среда разработки Kinco Builder, языки программирования LD, IL, кол-во инструкций в программе ПЛК до 4 000 инструкций, Kinco Dtools (ППО для графической части), максимальное кол-во экранов в проекте HMI 999, ВхШхГ 102x132x31,5 мм	24 В DC	TFT, 7,0", 16,77 млн. цв	480x272 точек	400 кд/м2, 500:1	1xEthernet, 2xRS485, 1xUSB slave	2	0	9	9	-	до 14 шт./250 каналов	102x132x31,5 мм
MK043E-27DT	Программируемый логический контроллер Kinco c дисплеем серии МК, напряжение питания 24 В DС, 10 DI, высокоскоростные дискретные входы 4 DI, 10 DO (транзисторные 0,5 А), высокоскоростные выходы 4 DO, 4 DIO (универсальные дискретные входы/выходы), 2 AI (4-20мА/0-20 мА/1-5 В/0-10 В), 1 AO (4-20мА/0-20 мА/1-5 В/0-10 В), дисплей TFT, размер дисплея 4,3", разрешение 480x272 точек, 16 млн. тыс. цв., яркость 400 кд/м2, встроенные интерфейсы и протоколы связи 1xEthernet, 2xRS485, 1xRS232, 1xUSB slave, 1xUSB host, Modbus TCP (Client/Server), Modbus RTU (Master/Slave), OPC UA, возможность подключения до 14 модулей ввода/вывода серии КS, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 250, среда разработки Kinco Builder, языки программирования LD, IL, кол-во инструкций в программе ПЛК до 4 000 инструкций, Kinco Dtools (ППО для графической части), максимальное кол-во экранов в проекте HMI 999, ВхШхГ 102x132x45,4 мм	24 В DC	TFT, 4,3", 16 млн. цв	480x272 точек	400 кд/м2, 500:1	1xEthernet, 2xRS485, 1xRS232, 1xUSB slave	2	1	10	10	4	до 14 шт./250 каналов	102x132x45,4 мм
MK043E-20DTC	Программируемый логический контроллер Kinco c дисплеем серии МК, напряжение питания 24 В DС, 9 DI, высокоскоростные дискретные входы 4 DI, 9 DO (транзисторные 0,5 А), высокоскоростные выходы 4 DO, 2 AI (термопары J, K, E, S), дисплей TFT, размер дисплея 4,3", разрешение 480x272 точек, 16 млн. тыс. цв., яркость 400 кд/м2, встроенные интерфейсы и протоколы связи 1xEthernet, 2xRS485, 1xUSB slave, 1xUSB host, Modbus TCP (Client/Server), Modbus RTU (Master/Slave), OPC UA, возможность подключения до 14 модулей ввода/вывода серии КS, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 250, среда разработки Kinco Builder, языки программирования LD, IL, кол-во инструкций в программе ПЛК до 4 000 инструкций, Kinco Dtools (ППО для графической части), максимальное кол-во экранов в проекте HMI 999, ВхШхГ 102x132x31,5 мм	24 В DC	TFT, 4,3", 16 млн. цв	480x272 точек	400 кд/м2	1xEthernet, 2xRS485, 1xUSB slave	2	0	9	9	-	до 14 шт./250 каналов	102x132x31,5 мм
MK070E-33DT	Программируемый логический контроллер Kinco c дисплеем серии МК, напряжение питания 24 В DС, 16 DI, высокоскоростные дискретные входы 4 DI, 14 DO (транзисторные 0,5 А), высокоскоростные выходы 4 DO, 2 AI (4-20мА/0-20 мА/1-5 В/0-10 В), 1 AO (4-20мА/0-20 мА/1-5 В/0-10 В), дисплей TFT, размер дисплея 7", разрешение 800x480 точек, 16 млн. тыс. цв., яркость 250 кд/м2, встроенные интерфейсы и протоколы связи 1xEthernet, 2xRS485, 1xUSB slave, 1xUSB host, Modbus TCP (Client/Server), Modbus RTU (Master/Slave), OPC UA, возможность подключения до 14 модулей ввода/вывода серии КS, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 250, среда разработки Kinco Builder, языки программирования LD, IL, кол-во инструкций в программе ПЛК до 4 000 инструкций, Kinco Dtools (ППО для графической части), максимальное кол-во экранов в проекте HMI 999, ВхШхГ 150x204x33,9 мм	24 В DC	TFT, 7,0", 16 млн. цв	800x480 точек	250 кд/м2	1xEthernet, 2xRS485, 1xUSB slave	2	1	16	14	-	до 14 шт./250 каналов	150x204x33,9 мм
MK070E-32DX	Программируемый логический контроллер Kinco c дисплеем серии МК, напряжение питания 24 В DС, 16 DI, высокоскоростные дискретные входы 4 DI, 4 DO (транзисторные 0,5 А), 12 (релейные 1A, 30 В DC/250 В АС), высокоскоростные выходы 2 DO, дисплей TFT, размер дисплея 7", разрешение 800x480 точек, 16 млн. тыс. цв., яркость 250 кд/м2, встроенные интерфейсы и протоколы связи 1xEthernet, 2xRS485, 1xUSB slave, 1xUSB host, Modbus TCP (Client/Server), Modbus RTU (Master/Slave), OPC UA, возможность подключения до 14 модулей ввода/вывода серии КS, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 250, среда разработки Kinco Builder, языки программирования LD, IL, кол-во инструкций в программе ПЛК до 4 000 инструкций, Kinco Dtools (ППО для графической части), максимальное кол-во экранов в проекте HMI 999, ВхШхГ 150x204x33,9 мм	24 В DC	TFT, 7,0", 16 млн. цв	800x480 точек	250 кд/м2	1xEthernet, 2xRS485, 1xUSB slave	0	0	16	16	-	до 14 шт./250 каналов	150x204x33,9 мм
MK070E-27DRT	Программируемый логический контроллер Kinco c дисплеем серии МК, напряжение питания 24 В DС, 12 DI, высокоскоростные дискретные входы 4 DI, 12 DO (транзисторные 0,5 А), высокоскоростные выходы 4 DO, 3 AI (термосопротивления Pt100, Pt1000, Cu50, Cu100), дисплей TFT, размер дисплея 7", разрешение 480x272 точек, 16 млн. тыс. цв., яркость 400 кд/м2, встроенные интерфейсы и протоколы связи 1xEthernet, 2xRS485, 1xUSB slave, 1xUSB host, Modbus TCP (Client/Server), Modbus RTU (Master/Slave), OPC UA, возможность подключения до 14 модулей ввода/вывода серии КS, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 250, среда разработки Kinco Builder, языки программирования LD, IL, кол-во инструкций в программе ПЛК до 4 000 инструкций, Kinco Dtools (ППО для графической части), максимальное кол-во экранов в проекте HMI 999, ВхШхГ 150x204x33,9 мм	24 В DC	TFT, 7,0", 16 млн. цв	480x272 точек	400 кд/м2	1xEthernet, 2xRS485, 1xUSB slave	3	0	12	12	-	до 14 шт./250 каналов	150x204x33,9 мм
KS121-16DX	Модуль дискретного ввода серии КS, 16 DI, напряжение питания 24 В DC, встроенные интерфейсы и протоколы связи 1xRS485, Modbus RTU, ВхШхГ 84,5x100x25,4 мм	24 В DC	—	—	—	1xRS485	0	0	16	0	—	—	84,5x100x25,4 мм
KS122-12XR	Модуль дискретного вывода серии КS, 12 DO (релейные, 2A, 30 В DC/250 В АС), напряжение питания 24 В DC, встроенные интерфейсы и протоколы связи 1xRS485, Modbus RTU, ВхШхГ 84,5x100x25,4 мм	24 В DC	—	—	—	1xRS485	0	0	0	12	—	—	84,5x100x25,4 мм
KS122-14DT	Модуль дискретного вывода серии КS, 14 DO (транзисторные, 0,5 А), напряжение питания 24 В DC, встроенные интерфейсы и протоколы связи 1xRS485, Modbus RTU, ВхШхГ 84,5x100x25,4 мм	24 В DC	—	—	—	1xRS485	0	0	0	14	—	—	84,5x100x25,4 мм
KS123-14DR	Модуль дискретного вода/вывода серии КS, 8 DI, 6 DO (релейные, 2A, 30 В DC/250 В АС), напряжение питания 24 В DC, встроенные интерфейсы и протоколы связи 1xRS485, Modbus RTU, ВхШхГ 84,5x100x25,4 мм	24 В DC	—	—	—	1xRS485	0	0	8	6	—	—	84,5x100x25,4 мм
K131-04RD	Модуль аналогового ввода серии К6, 4 AI (термосопротивления Pt100, Pt1000, Cu50, Cu100), напряжение питания 24 В DC, встроенные интерфейсы и протоколы связи 1xRS485, Modbus RTU, ВхШхГ 84,5x100x25,4 мм	24 В DC	—	—	—	1xRS485	4	0	0	0	—	—	84,5x100x25,4 мм
KS133-06IV	Модуль аналогового ввода/вывода серии КS, 4 AI (4-20мА/0-20 мА/1-5 В/0-10 В), 2 AO (4-20мА/0-20 мА/1-5 В/0-10 В, напряжение питания 24 В DC, встроенные интерфейсы и протоколы связи 1xRS485, Modbus RTU, ВхШхГ 84,5x100x25,4 мм	24 В DC	—	—	—	1xRS485	4	2	0	0	—	—	84,5x100x25,4 мм
