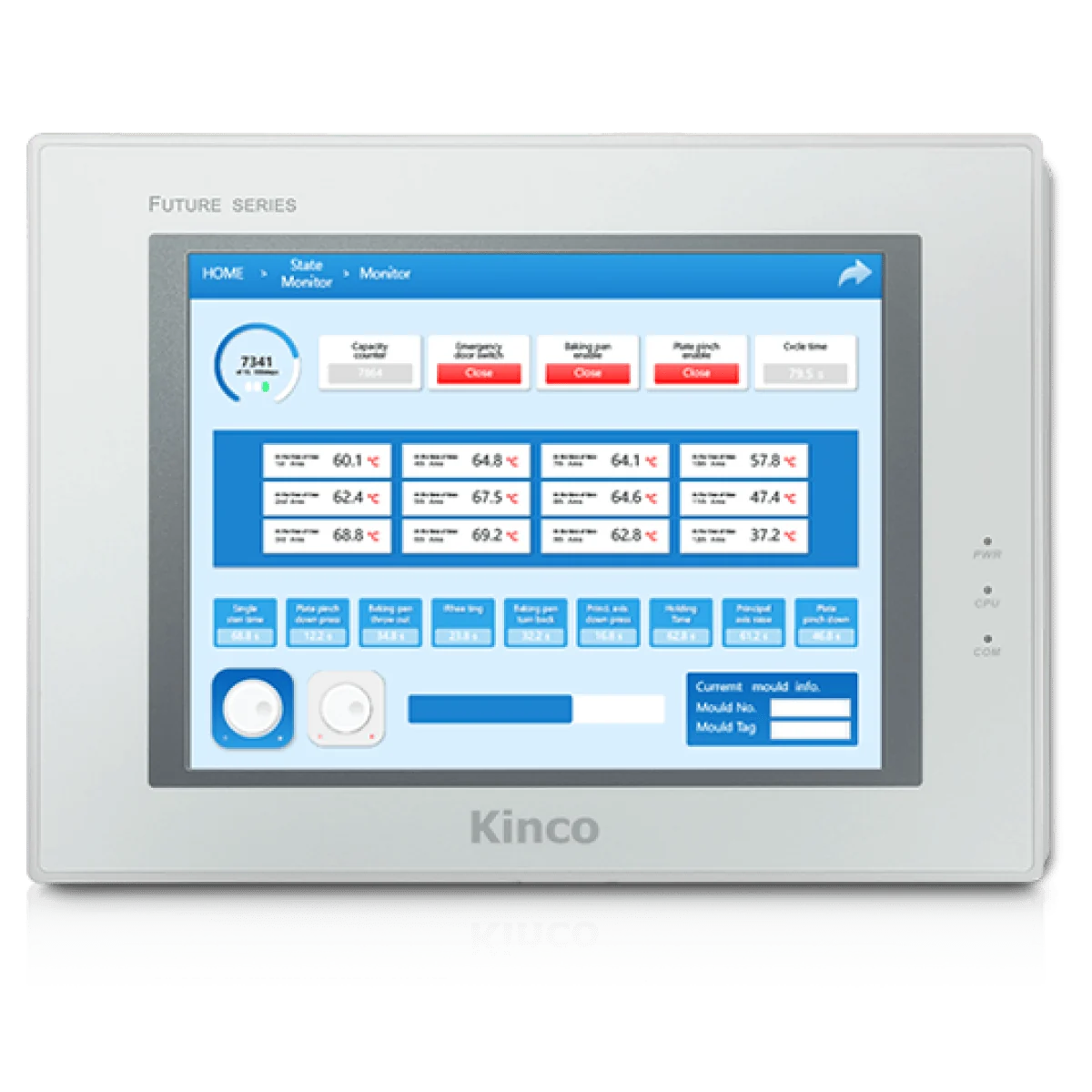

Серия F1

Панели оператора с поддержкой IP-камер и аудиоустройств.

5моделей и исполнений11групп характеристик

Запросить цену ↗Скачать паспорт ↓

Панели оператора HMI Серия F1

Технический обзор

Основные характеристики

Параметры помогают выбрать семейство. Точная комплектация определяется по артикулу в модельном ряду.

Класс: Панели оператора в корпусе
Особенности аппаратной части: Защитное покрытие плат, гальваническая развязка COM портов, изолированный источник питания
Дополнительные функции: Вывод видеопотока с IP-камер, подключение аудио-устройств через аудио-порт
Температурный режим: -10 до +55 ºС
Доступные размеры дисплея: 7″, 8″, 10.4″, 15″

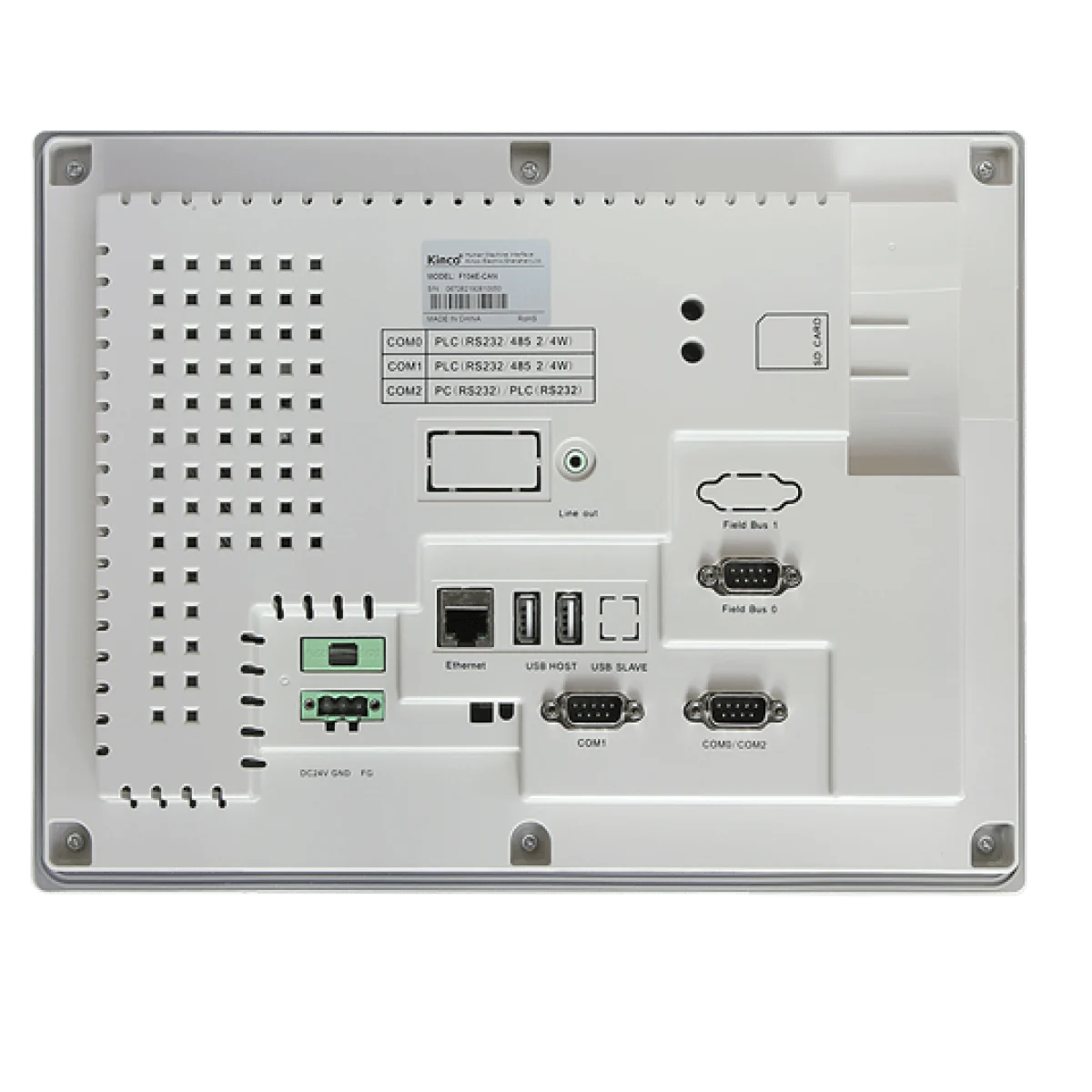

Интерфейсы связи: RS232, RS485, RS422, Ethernet
Открытые протоколы: Modbus RTU, Modbus TCP, Modbus ASCII, Modbus RTU over TCP, BacNet MSTP, BacNet IP
Специализированные протоколы: Allen Bradley, ABB, Delta, Mitsubishi, Omron, Schneider Electric, Siemens, Xinje, Wecon, Unitronics и др.
OPC UA сервер: Встроен
SD-карта: Поддерживается для резервного копирования
Среда разработки: Kinco Dtools

Полная номенклатура

Модельный ряд

5 моделей и исполнений с исходными техническими параметрами.

Поиск по модельному ряду

Артикул	Дисплей/цветопередача	Разрешение	Напряжение питания	Потребляемая мощность	Угол обзора	Яркость/контрастность	Интерфейсы связи	Степень защиты	Температура эксплуатации	Габаритные размеры ВхШхГ	Монтажный вырез	Вес
F070E	TFT, 7,0", 16,77 млн. цв	800x480 точек	24 В DC	5 Вт	80/80/80/80° (лево/право/вверх/вниз)	400 кд/м2, 500:1	1xEthernet, 3xRS232, 2xRS485, 2xRS422	IP65	-10~55 °C	150х204х34 мм	192х138 мм	0,57 кг
F080E	TFT, 8,0", 16,77 млн. цв	800x600 точек	24 В DC	8 Вт	80/80/80/80° (лево/право/вверх/вниз)	250 кд/м2, 500:1	1xEthernet, 3xRS232, 2xRS485, 2xRS422	IP65	-10~55 °C	172х235х58 мм	224х161 мм	1,3 кг
F104E	TFT, 10,4", 16,77 млн. цв	1024x768 точек	24 В DC	12 Вт	80/80/80/80° (лево/право/вверх/вниз)	450 кд/м2, 500:1	1xEthernet, 3xRS232, 2xRS485, 2xRS422	IP65	-10~55 °C	230,6х310,6х55,7 мм	299х219 мм	1,7 кг
F104E-CAN	TFT, 10,4", 16,77 млн. цв	1024x768 точек	24 В DC	12 Вт	80/80/80/80° (лево/право/вверх/вниз)	451 кд/м2, 500:1	1xEthernet, 3xRS232, 2xRS485, 2xRS422, 1xCAN	IP65	-10~55 °C	230,6х310,6х55,7	299х219 мм	1,7 кг
F150E	TFT, 15,0", 16,77 млн. цв	1024x768 точек	24 В DC	12 Вт	80/80/80/80° (лево/право/вверх/вниз)	300 кд/м2, 500:1	1xEthernet, 3xRS232, 2xRS485, 2xRS422, 1xCAN	IP65	-10~50 °C	313,5х406,5х48,3 мм	387,5х294,5 мм	5 кг
