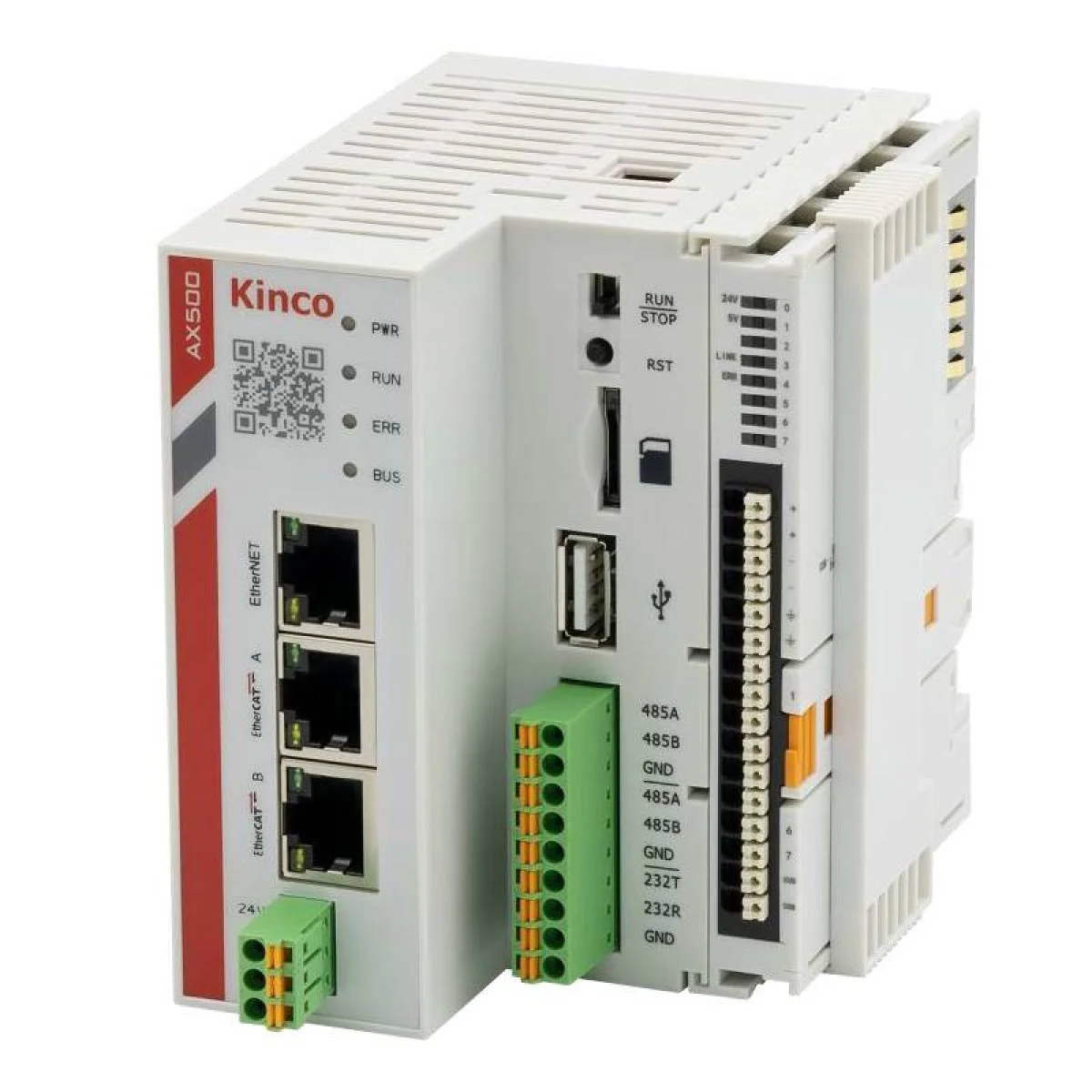

Серия AX500

Контроллеры управления движением с EtherCAT и средой программирования CODESYS.

30моделей и исполнений11групп характеристик

Запросить цену ↗Запросить паспорт

ПЛК и модули ввода/вывода Серия AX500

Технический обзор

Основные характеристики

Параметры помогают выбрать семейство. Точная комплектация определяется по артикулу в модельном ряду.

Назначение: Программируемые логические контроллеры для систем управления движением
Максимальное количество каналов ввода/вывода: Более 2000
Управление осями: Синхронное управление до 48 осями
Процессор: Четырёхъядерный, 1.5 ГГц
Память: Флэш-память до 2 ГБ (для архивов), слот для SD-карты
Исполнение: Вертикальное, малогабаритное
Сетевые интерфейсы: 3xEthernet (Modbus TCP клиент/сервер, EtherCAT)
Последовательные интерфейсы: 2xRS485, 1xRS232 (Modbus RTU мастер/слейв)
Среда программирования: CoDeSys 3.5
Поддерживаемые языки программирования: IL, ST, LD, FBD, SFC
Объём программного обеспечения: До 32 МБ

Полная номенклатура

Модельный ряд

30 моделей и исполнений с исходными техническими параметрами.

Поиск по модельному ряду

Артикул	Описание	Напряжение питания	Интерфейсы связи	AI	AO	DI	DO	Модули ввод/вывод	ВхШхГ
AX500-L016-D	Программируемый логический контроллер Kinco серии AX500, напряжение питания 24 В DC, 8 DI, встроенные интерфейсы и протоколы связи, 1xEtherNET, 2xEtherCAT, 2xRS485, 1xRS232, 1xUSB host, 1xSD (Micro SD), Modbus RTU (Master/Slave), максимально возможное синхронногое управление до 16 осей, возможность подключения до 1024 модулей ввода/вывода серии AX500, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 16384, среда разработки CODESYS, языки программирования IL, ST, LD, FBD, SFC, объём прикладного программного обеспечения до 32 Мбайт, ВхШхГ 100x78x98 мм	24 В DC	1xEtherNET, 2xEtherCAT, 2xRS485, 1xRS232	0	0	8	0	до 1024 шт,/16384 каналов	100x78x98 мм
AX500-L032-D	Программируемый логический контроллер Kinco серии AX500, напряжение питания 24 В DC, 8 DI, встроенные интерфейсы и протоколы связи ,1xEtherNET, 2xEtherCAT, 2xRS485, 1xRS232, 1xUSB host, 1xSD (Micro SD), Modbus RTU (Master/Slave), максимально возможное синхронногое управление до 32 осей, возможность подключения до 1024 модулей ввода/вывода серии AX500, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 16384, среда разработки CODESYS, языки программирования IL, ST, LD, FBD, SFC, объём прикладного программного обеспечения до 32 Мбайт, ВхШхГ 100x78x98 мм	24 В DC	1xEtherNET, 2xEtherCAT, 2xRS485, 1xRS232	0	0	8	0	до 1024 шт,/16384 каналов	100x78x98 мм
AX500-L048-D	Программируемый логический контроллер Kinco серии AX500, напряжение питания 24 В DC, 8 DI, встроенные интерфейсы и протоколы связи ,1xEtherNET, 2xEtherCAT, 2xRS485, 1xRS232, 1xUSB host, 1xSD (Micro SD), Modbus RTU (Master/Slave), максимально возможное синхронногое управление до 48 осей, возможность подключения до 1024 модулей ввода/вывода серии AX500, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 16384, среда разработки CODESYS, языки программирования IL, ST, LD, FBD, SFC, объём прикладного программного обеспечения до 32 Мбайт, ВхШхГ 100x78x98 мм	24 В DC	1xEtherNET, 2xEtherCAT, 2xRS485, 1xRS232	0	0	8	0	до 1024 шт,/16384 каналов	100x78x98 мм
RP00EC	Модуль сопряжения серии AX500, 2xRJ45 (EtherCAT), возможность подключения до 32 модулей ввода/вывода серии AX500, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 512, ВхШхГ 100x48x69 мм	24 В DC	2xRJ45 (EtherCAT)	0	0	0	0	до 32 шт,/512 каналов	100x48x69 мм
RP00PN	Модуль сопряжения серии AX500, 2xRJ45 (PROFINET), возможность подключения до 32 модулей ввода/вывода серии AX500, общие количество каналов ввод/вывод (с учётом модулей ввода/вывода) до 512, ВхШхГ 100x48x69 мм	24 В DC	2xRJ45 (PROFINET)	0	0	0	0	до 32 шт,/512 каналов	100x48x69 мм
RP0800N	Модуль дискретного ввода серии AX500, 8 DI (NPN типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	0	8	0	—	100x14,8x66,8 мм
RP0800P	Модуль дискретного ввода серии AX500, 8 DI (PNP типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	0	8	0	—	100x14,8x66,8 мм
RP1600N	Модуль дискретного ввода серии AX500, 16 DI (NPN типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,7 мм	—	—	0	0	16	0	—	100x14,8x68,7 мм
RP1600P	Модуль дискретного ввода серии AX500, 16 DI (PNP типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,7 мм	—	—	0	0	16	0	—	100x14,8x68,7 мм

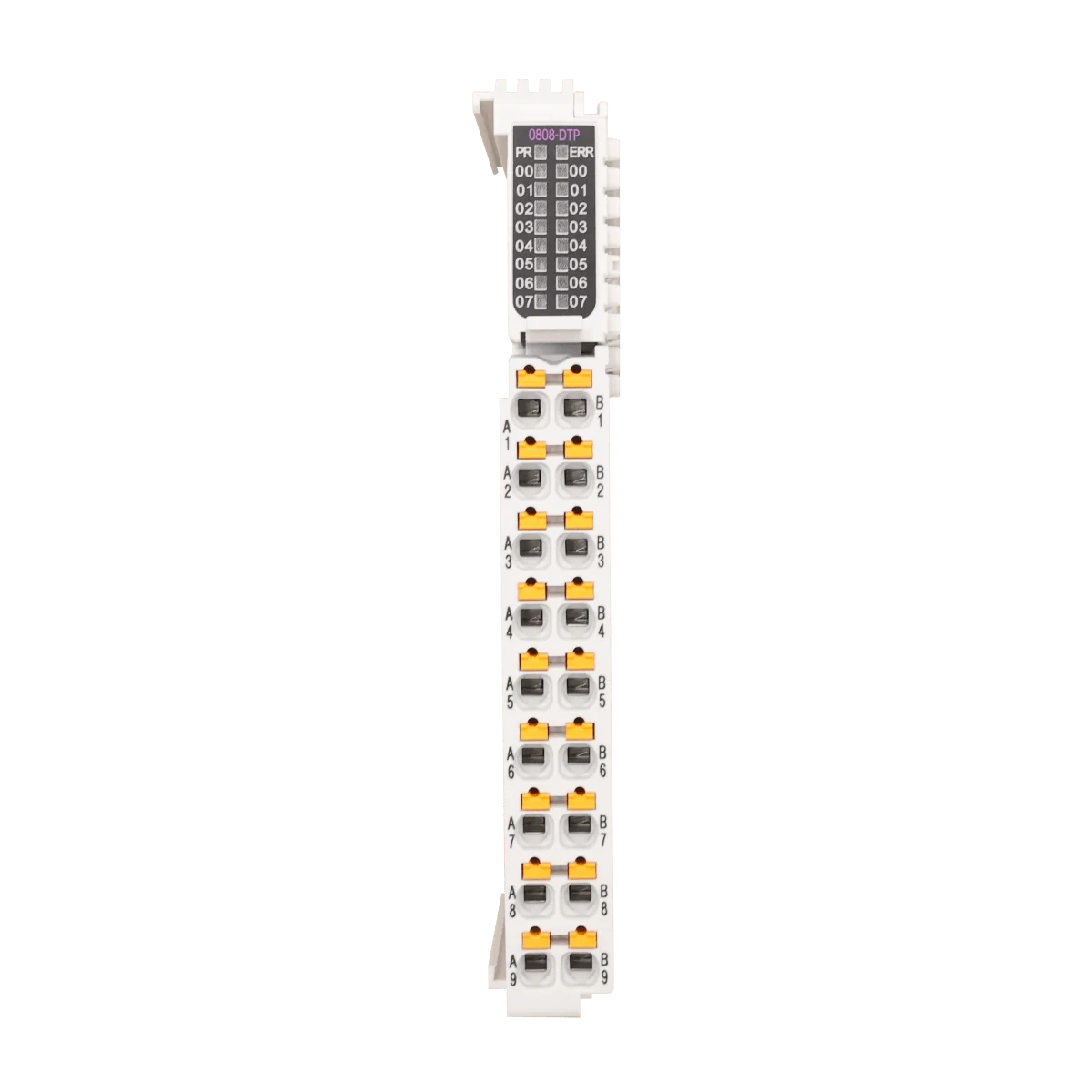

RP0808N	Модуль дискретного ввода/вывода серии AX500, 8 DI (NPN типа), 8DO(транзисторные 0,5 A,NPN типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	0	8	8	—	100x14,8x68,7 мм
RP0808P	Модуль дискретного ввода/вывода серии AX500, 8 DI (PNP типа),8DO (транзисторные 0,5 A, PNP типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	0	8	8	—	100x14,8x68,7 мм
RP0016N	Модуль дискретного вывода серии AX500, 16 DO (транзисторные 0,5 A, NPN типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,7 мм	—	—	0	0	0	16	—	100x14,8x68,7 мм
RP0016P	Модуль дискретного вывода серии AX500, 16 DO (транзисторные 0,5 A, PNP типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,7 мм	—	—	0	0	0	16	—	100x14,8x68,7 мм
RP0008N	Модуль дискретного вывода серии AX500, 8 DO (транзисторные 0,5 A, NPN типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	0	0	8	—	100x14,8x66,8 мм
RP0008P	Модуль дискретного вывода серии AX500 , 8 DO (транзисторные 0,5 A, PNP типа), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	0	0	8	—	100x14,8x66,8 мм
RP0800V	Модуль аналогового ввода серии AX500, 8 AI (от-10 до +10 В), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,67 мм	—	—	8	0	0	0	—	100x14,8x68,67 мм
RP0800A	Модуль аналогового ввода серииAX500, 8 AI (0-20mA), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,67 мм	—	—	8	0	0	0	—	100x14,8x68,67 мм
RP0008V	Модуль аналогового вывода серии AX500 типа, 8 A0 (от-10 до +10 В), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,67 мм	—	—	0	8	0	0	—	100x14,8x68,67 мм
RP0008A	Модуль аналогового вывода серии AX500 типа, 8 A0(0-20mA), напряжение питания 24 В DC, ВхШхГ 100x14,8x68,67 мм	—	—	0	8	0	0	—	100x14,8x68,67 мм
RP0400V	Модуль аналогового ввода серии AX500 , 4AI(от-10 до +10 В), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	4	0	0	0	—	100x14,8x66,8 мм
RP0400A	Модуль аналогового ввода серии AX500 , 4AI(0-20mA), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	4	0	0	0	—	100x14,8x66,8 мм
RP0004V	Модуль аналогового вывода серии AX500 , 4 AO( от-10 до +10 В), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	4	0	0	—	100x14,8x66,8 мм
RP0004A	Модуль аналогового вывода серии AX500 , 4 AO (0-20mA), напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	—	—	0	4	0	0	—	100x14,8x66,8 мм
RP01EX	Модуль клеммный серии AX500, C0 (8-Pin),C1 (8-Pin), ВхШхГ 100x14,8x68,67 мм	—	—	—	—	—	—	—	100x14,8x68,67 мм
RP04RD	Модуль измерения температуры серии AX500, 4 канала, ВхШхГ 100x14,8x68,67 мм	—	—	—	—	—	—	—	100x14,8x68,67 мм
PR01PW	Модуль питания серии AX500, напряжение питания 24 В DC, ВхШхГ 100x14,8x66,8 мм	24 В DC	—	—	—	—	—	—	100x14,8x66,8 мм
RP01CO	Торцевая крышка, ВхШхГ 35x15x1 мм	—	—	—	—	—	—	—	35x15x1 мм
RP01RS	Модуль последовательной связи серии AX500, 1xRS232/1xRS485/1xRS422, ВхШхГ 100x14,8x68,67 мм	—	—	—	—	—	—	—	100x14,8x68,67 мм
RP01ABZ1	Модуль подсчета несимметричного инкрементного энкодера серии AX500, входной канал энкодера (фаза A,B,Z PNP/NPN), 2xDI (Входной канал датчика PNP/NPN), 1xDI( PNP/NPN), 4xDO(NPN), номинальное напряжение входного канала энкодера 24В, напряжение питания 24 В DC, ВхШхГ 100x14,8x68,67 мм	—	—	—	—	3	4	—	100x14,8x68,67 мм
RP01ABZ2	Модуль подсчета несимметричного инкрементного энкодера серии AX500, входной канал энкодера (фаза A,B,Z PNP/NPN), 2xDI (Входной канал датчика PNP/NPN), 1xDI (PNP/NPN), 4xDO (NPN), номинальное напряжение входного канала энкодера 5В, напряжение питания 24 В DC, ВхШхГ 100x14,8x68,67 мм	—	—	—	—	3	4	—	100x14,8x68,67 мм
